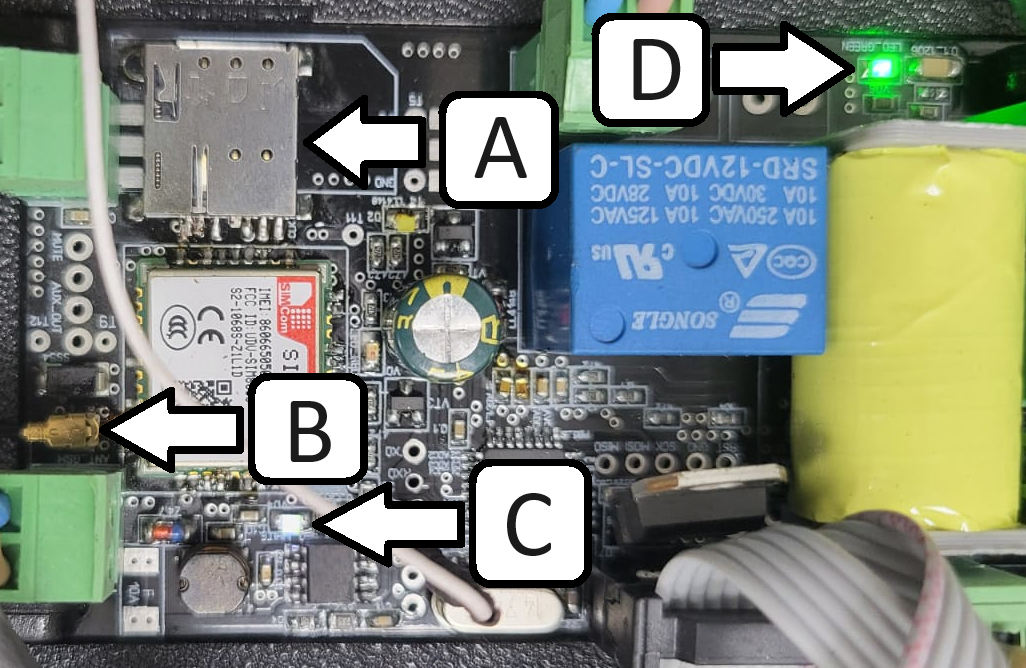

A. Лоток симкарты.
B. Разъем подключения антенны.
C. Индикатор сигнала сотовой сети. Раз в 10 секунд мигает белым.
D. Индикатор передачи часового сигнала. Постоянно горит зеленым. Раз в минуту мигает ярким зеленым светом, при передаче часового сигнала.

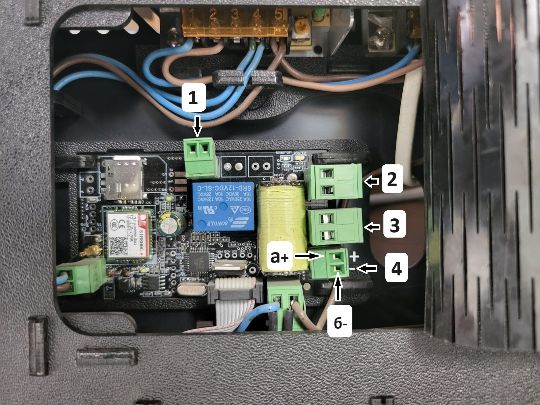

1. Разьем для подключения звукового оповещения и звонков. Использует реле для замыкания провода питания по расписанию. Одна жила 220 вольт на звонки, протягивается к часовой станции, далее жилу необходимо обрезать и оба конца провода поместить в разные отверстия разьема.
2. и 3. Разьемы подключения часофикации. Разъём на выходе выдает 30 вольт тока, при подключении проводов полярность не имеет значения.
4. Разьем подключения блока усилителя питания и сигнала. Разъём на выходе выдает 12 вольт. Полярность а +(плюс), б-(минус).

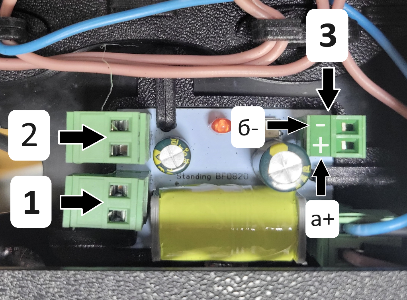

Устройство для усиления питания и часового сигнала, подключается к часовой станции через специальный разьем кабелем КСПВ 4х04 или UTP 5e.

1. и 2. Разьемы подключения часофикации. Разъём на выходе выдает 30 вольт переменного тока, при подключении проводов полярность не имеет значения.
3. Разьем подключения часовой станции.
Полярность а +(плюс), б-(минус).

А. И Б. Клемы подключения в зажимные колодки провода кабеля ШВВП 2*0.75, при подключении полярность не имеет значения.
С. Разьем RJ-45 для подключения вторичных часов через коннектор RJ-45. На выходе выдает 12V.

A. Индикатор приема часового сигнала. Раз в минуту мигает синим светом. Не должен постоянно гореть!
B. Индикатор питания. Постоянно горит красным светом.
